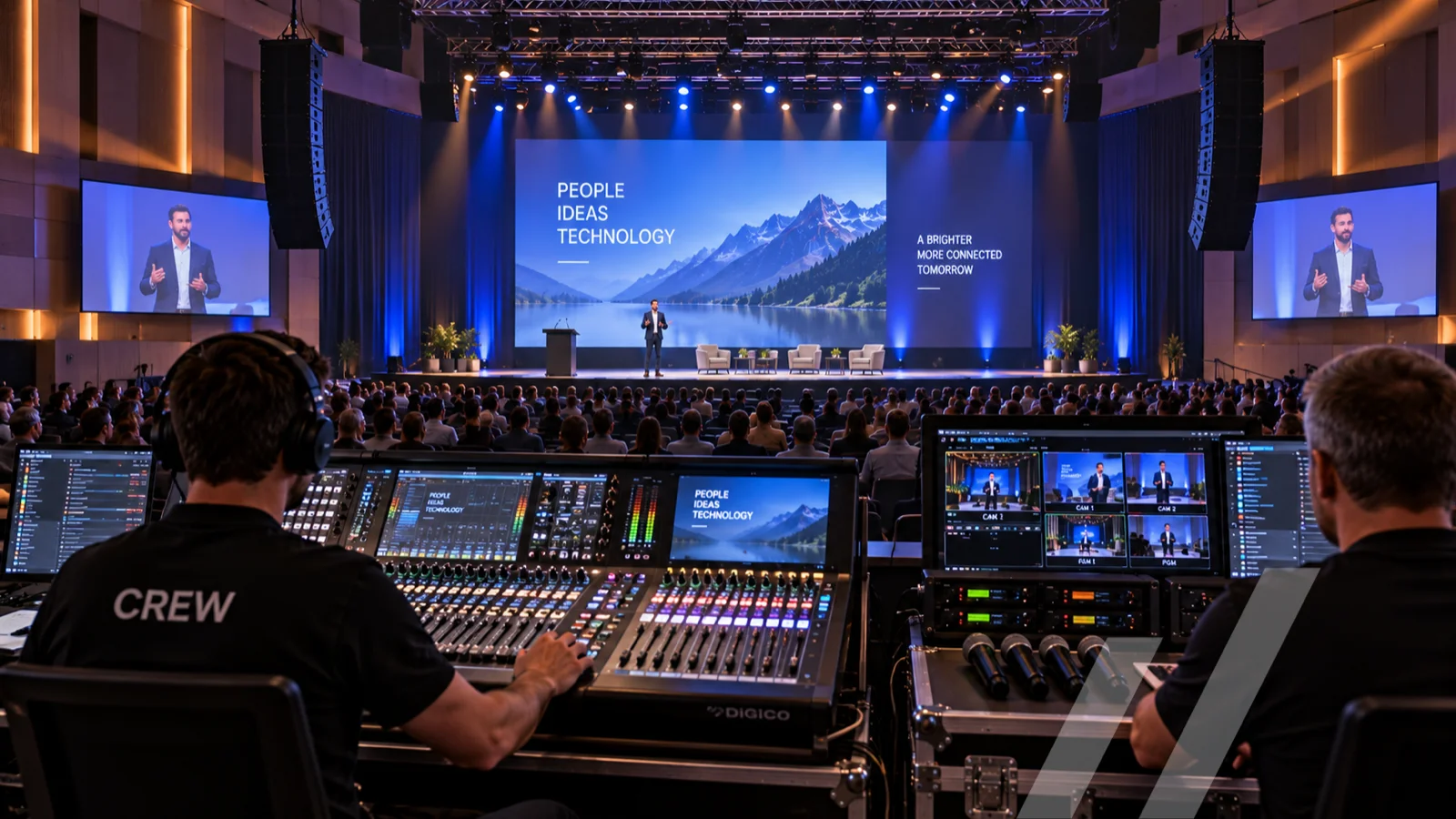

Großer Veranstaltungsraum
Volle PA mit Subwoofern, digitaler Stagebox und Monitoring – für Säle, Bühnen und Firmenevents.
Das steckt dahinter
Die große Ausbaustufe für Stadtsäle, Aulen und Event-Locations: Fullrange-Topteile mit Subwoofern, ein Digitalmixer mit digitaler Stagebox an der Bühne – ein einziges Netzwerkkabel ersetzt das dicke Multicore – dazu vier Funkstrecken und Bühnenmonitore. Der nanoblue Media Player übernimmt Einspielmusik und Jingles.
Trotz der größeren Anlage bleibt die Bedienung einfach: Fertige Mixer-Szenen wie „Vortrag“, „Band“ oder „Kino“ liegen auf dem TouchPanel, der Media Controller ruft sie ab, überwacht alle Komponenten und fährt die Anlage zeitgesteuert herunter. Für Technik-Laien reicht ein Tastendruck.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 2× | Aktiv-Topteil 12"/15" | Hauptbeschallung links/rechts |
| 2× | Aktiv-Subwoofer 15"/18" | Tiefbass für Musik und Events |
| 1× | Digitalmixer (z. B. Allen & Heath SQ-5) | Mischung, Szenen, App-Zugriff |
| 1× | Digitale Stagebox (Cat-Anbindung) | Ein Kabel statt Multicore zur Bühne |
| 4× | Funkmikrofon (Handheld bzw. Headset) | Moderation, Vortrag, Gäste |
| 2× | Aktiv-Monitorlautsprecher | Bühnenmonitoring |
| 1× | nanoblue Media Player | Einspielmusik, Jingles, Playlists |
| 1× | nanoblue Media Controller + TouchPanel 10" | Szenenabruf, Zeitpläne, Monitoring |
| 1× | PoE+-Switch 8 Ports (z. B. Netgear M4250-10G2F) | Netzwerk und Stromversorgung |
| 1× | Kabel- und Stativset | XLR, Cat 6a, Netz, Boxenstative/Flugpunkte |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| Digitale Stagebox | Digitalmixer | Cat 6a (digitales Multicore) |
| Funkempfänger 1–4 Out | Stagebox In 1–4 | symmetrisch (XLR) |
| Media Player Audio-Out | Digitalmixer In (Stereo) | analog (Cinch/Klinke) |
| Digitalmixer Main-Out L/R | Aktiv-Topteil 1–2 | symmetrisch (XLR) |
| Digitalmixer Sub-Out | Aktiv-Subwoofer 1–2 | symmetrisch (XLR) |
| Digitalmixer Aux 1–2 | Monitorlautsprecher 1–2 | symmetrisch (XLR) |
| Digitalmixer LAN | PoE-Switch | Cat 6a (Szenensteuerung) |
| Media Controller LAN | PoE-Switch | Cat 6a, PoE+ |
| TouchPanel | PoE-Switch | Cat 6a, PoE |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- Delay-Lautsprecher für sehr lange Räume
- Lichtsteuerung über DMX auf derselben Oberfläche
- Auracast-Hörunterstützung über das Accessibility-Paket
- Streaming & Recording aus dem Streaming-Paket kombinierbar
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
