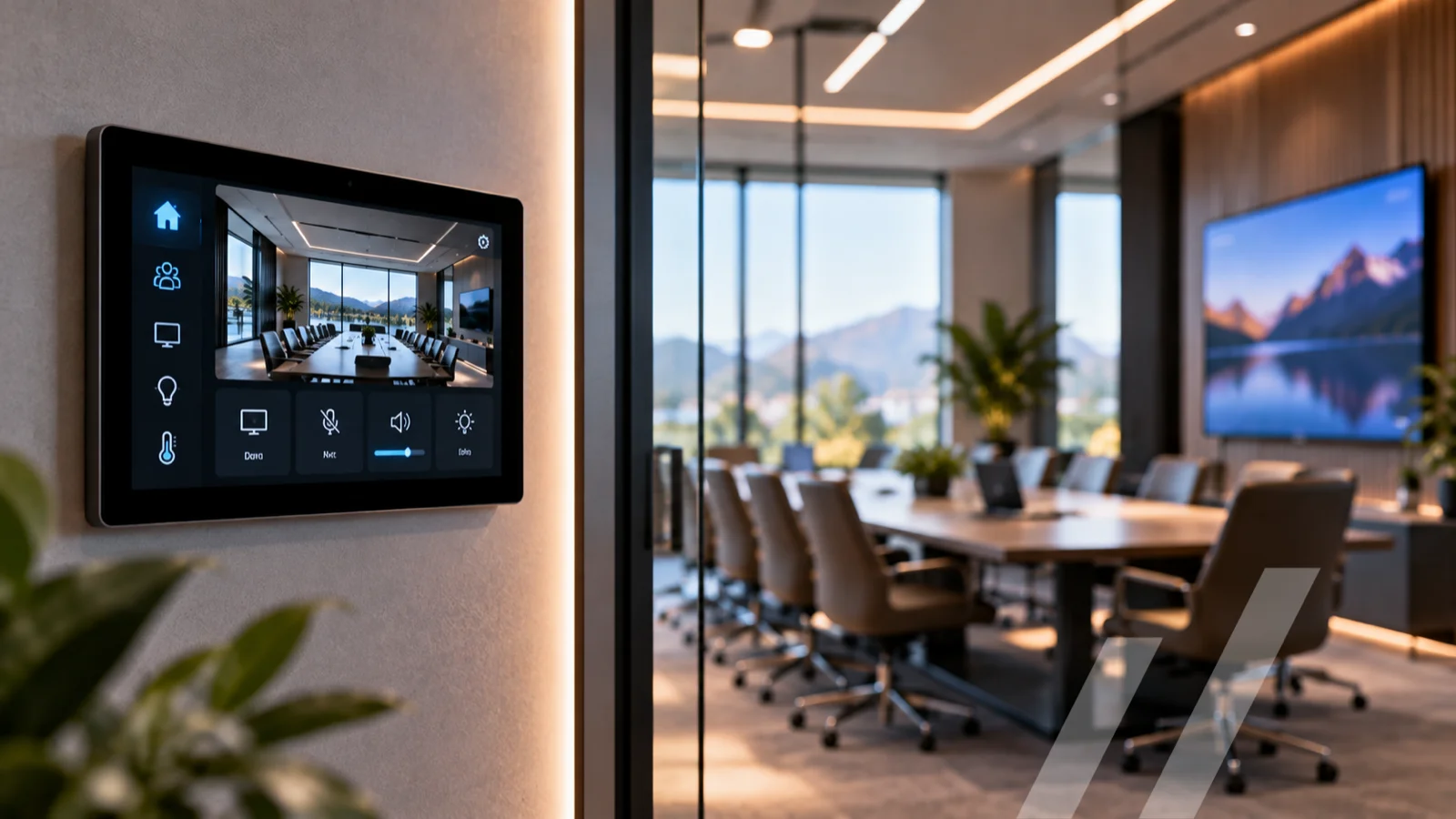

Einfache Raumsteuerung
Media Controller + TouchPanel steuern Display, Licht und Audio – Szenen statt Schalterbatterien.
Das steckt dahinter
Das Steuerungspaket bündelt die Technik eines Raumes auf einer Oberfläche: Display bzw. Projektor, Beleuchtung über KNX oder DALI und die Audioanlage. Szenen wie „Präsentation“, „Besprechung“ oder „Aus“ schalten alles gemeinsam.
Die Oberfläche entsteht im UI Studio per Drag-and-drop und läuft auf dem TouchPanel an der Wand – und auf Wunsch parallel am Smartphone. Eine schaltbare Steckdosenleiste trennt Geräte nachts komplett vom Netz.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 1× | nanoblue Media Controller | Zentrale Steuerung aller Gewerke |
| 1× | nanoblue TouchPanel 6" bzw. 10" | Bedienoberfläche an der Wand |
| 1× | KNX- bzw. DALI-Schnittstelle (IP-Gateway) | Anbindung der Beleuchtung |
| 1× | Schaltbare PDU (z. B. Gude Expert Power Control) | Strom schalten und messen |
| 1× | PoE-Switch 8 Ports | Netzwerk und Stromversorgung |
| 1× | Kabelset | Cat 6a, seriell, Netz |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| Media Controller LAN | PoE-Switch | Cat 6a, PoE+ |
| TouchPanel | PoE-Switch | Cat 6a, PoE |
| KNX/DALI-Gateway | PoE-Switch | Cat 6a (Busseite durch Elektriker) |
| Display/Projektor LAN bzw. RS-232 | Media Controller | Cat 6a bzw. seriell |
| PDU | PoE-Switch | Cat 6a |
| Audio (DSP/Verstärker) LAN bzw. RS-232 | Media Controller | Cat 6a bzw. seriell |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- TouchPoint-Taster für Szenen an der Tür
- Voice Gateway: Sprachsteuerung des Raums
- Beliebige weitere Geräte über die 3rd Party API
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
