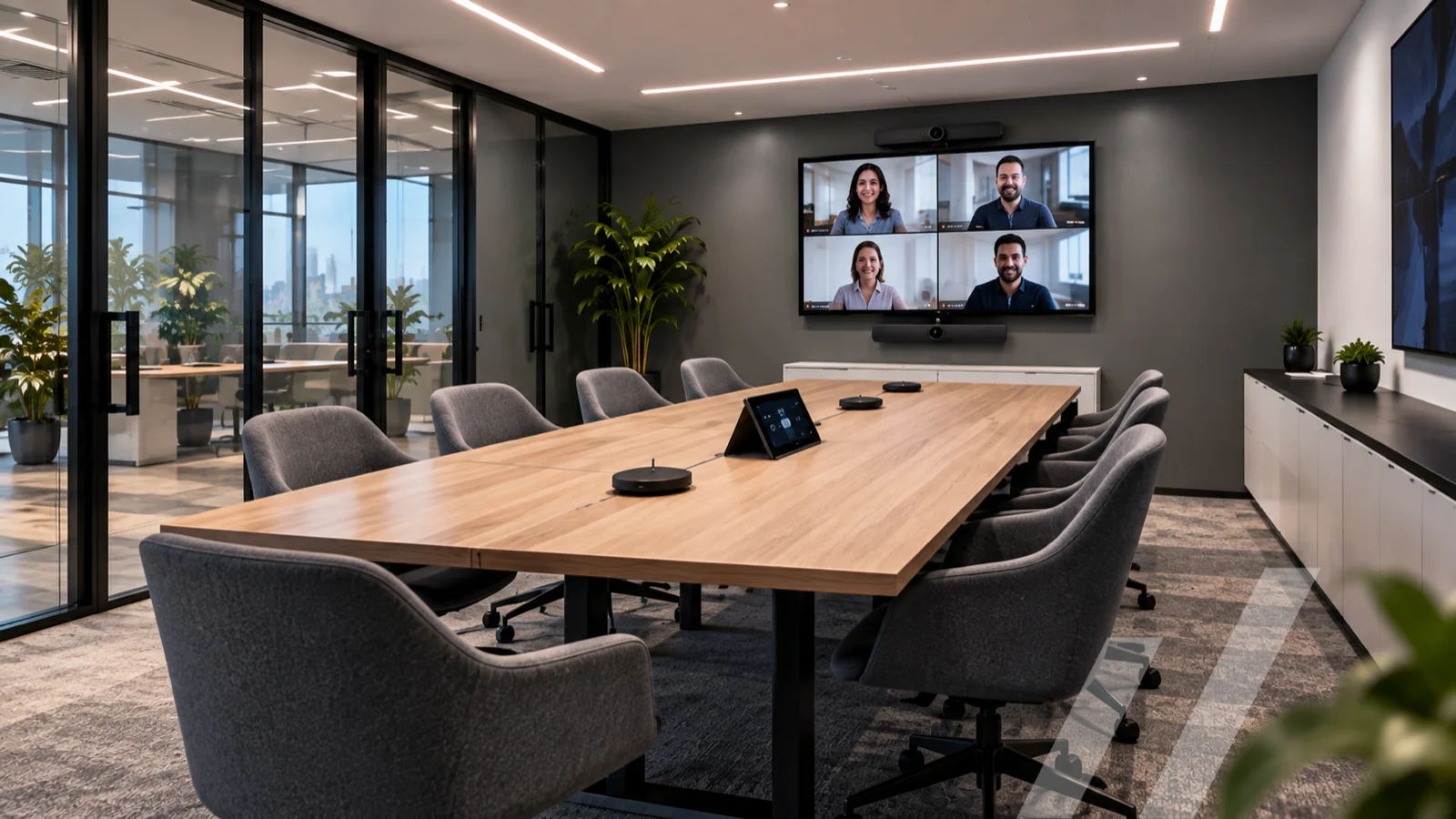

Kleiner Konferenzraum
Präsentation plus dezente Sprachbeschallung – die Stufe zwischen Display-Paket und Schulungsraum.
Das steckt dahinter
Für Räume, in denen präsentiert und diskutiert wird: ein 75-Zoll-Display mit USB-C-Anschluss am Tisch und eine schlanke Beschallung, die Zuspielton und Sprache klar wiedergibt – ohne sichtbare Technik im Raum.
Die Bedienung bleibt bewusst einfach: anstecken und präsentieren. Lautstärke und Quellen regelt das Wandpanel; alles Weitere übernimmt der Media Controller im Hintergrund.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 1× | Display 75" (4K) | Bilddarstellung, Steuerung über LAN/RS-232 |
| 1× | Anschlussfeld USB-C + HDMI am Tisch | Zuspielung vom Laptop |
| 1× | Kompakt-DSP mit Verstärker (z. B. Blaze Audio) | Audioverarbeitung und Endstufe in einem |
| 2× | Deckenlautsprecher | Sprach- und Programmwiedergabe |
| 1× | nanoblue Media Controller | Raumsteuerung und Monitoring |
| 1× | nanoblue TouchPanel 6" (Wand) | Lautstärke und Quellenwahl |
| 1× | Kabel- und Montageset | HDMI, Cat 6a, Lautsprecherkabel |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| Anschlussfeld Out | Display HDMI 1 | HDMI 2.0 |
| Display Audio-Out (De-Embed) | DSP/Verstärker In | analog/optisch |
| DSP/Verstärker Out | Deckenlautsprecher | Lautsprecherkabel 2×1,5 mm² |
| Display LAN/RS-232 | Media Controller | Cat 6a bzw. seriell |
| TouchPanel | PoE-Port | Cat 6a, PoE |
| Media Controller LAN | Hausnetz/PoE-Port | Cat 6a, PoE+ |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- Upgrade zur Videokonferenz mit USB-Videobar
- Room Insights für Belegung und Raumklima
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
Stärker im Verbund
Weitere Präsentation-Pakete – gleiche Plattform, gleiche Dokumentation, gleiches Prinzip: fertig konfiguriert und zum Selber-Installieren.
