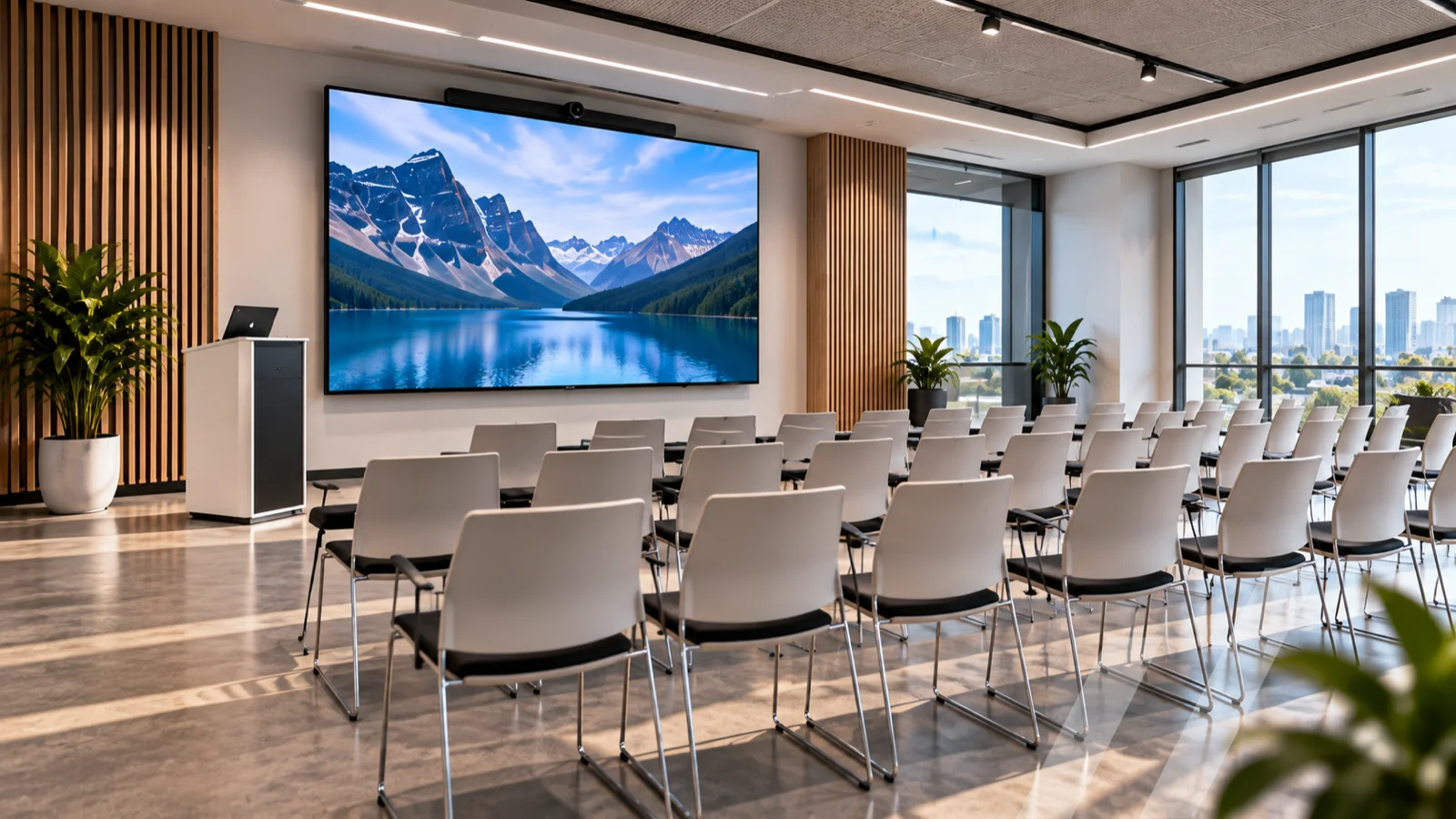

Schulungsraum
Großbild, Funkmikrofon und Beschallung für Trainings und Seminare – bedient über ein TouchPanel.
Das steckt dahinter
Der Schulungsraum kombiniert ein 86-Zoll-Display mit einer Sprachbeschallung: Funkmikrofon, DSP und Deckenlautsprecher sorgen dafür, dass jede Reihe versteht, was vorne gesagt wird. Zugespielt wird über USB-C oder HDMI vom Pult.
Über das TouchPanel am Trainerpult wählt der Vortragende Quelle und Lautstärke und startet den Raum mit einem Tastendruck. Der Media Controller fährt abends alles automatisch herunter.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 1× | Display 86" (4K) oder Projektion | Großbild für Präsentation |
| 1× | Anschlussfeld USB-C + HDMI am Pult | Zuspielung vom Laptop |
| 1× | Funkmikrofon-Set (Handheld oder Headset) | Sprachverstärkung des Trainers |
| 1× | DSP (z. B. Xilica) | Mischung, Pegel, Rückkopplungsschutz |
| 1× | Verstärker + 4–6× Deckenlautsprecher | Gleichmäßige Beschallung |
| 1× | nanoblue Media Controller | Raumsteuerung, Zeitpläne, Monitoring |
| 1× | nanoblue TouchPanel 10" | Bedienung am Trainerpult |
| 1× | PoE+-Switch 8 Ports (z. B. Netgear M4250-10G2F) | Netzwerk und Stromversorgung |
| 1× | Kabel- und Montageset | HDMI, Cat 6a, Lautsprecherkabel, Halterungen |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| Anschlussfeld Out | Display HDMI 1 | HDMI 2.0 |
| Funkempfänger Out | DSP In 1 | symmetrisch (XLR) |
| Laptop-Audio (über Anschlussfeld) | DSP In 2 | analog/HDMI-De-Embed |
| DSP Line-Out | Verstärker In | symmetrisch (Euroblock) |
| Verstärker Out | Deckenlautsprecher | Lautsprecherkabel 2×1,5 mm² |
| Display LAN/RS-232 | Media Controller | Cat 6a bzw. seriell |
| TouchPanel | PoE-Switch | Cat 6a, PoE |
| Media Controller LAN | PoE-Switch | Cat 6a, PoE+ |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- Videokonferenz-Erweiterung mit PTZ-Kamera
- Aufzeichnung über das Streaming-Paket kombinierbar
- Voice Control statt bzw. zusätzlich zum TouchPanel
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
Stärker im Verbund
Weitere Präsentation-Pakete – gleiche Plattform, gleiche Dokumentation, gleiches Prinzip: fertig konfiguriert und zum Selber-Installieren.
