BYOD-Raum

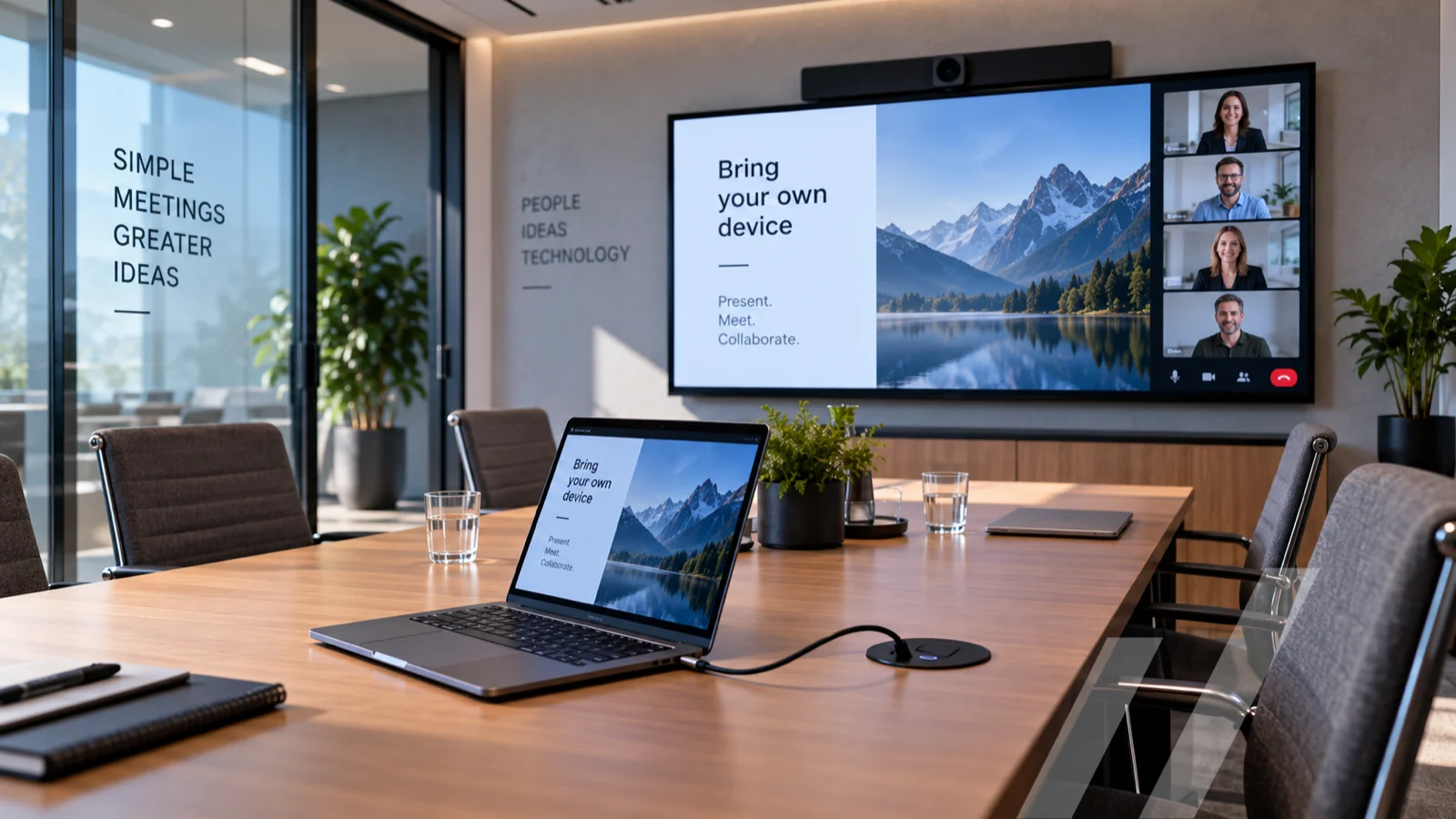

Ein USB-C-Kabel am Tisch: Laptop anschließen, präsentieren und konferieren – ohne festes Raumsystem.
Das steckt dahinter
Bring Your Own Device konsequent gedacht: Am Tisch liegt ein einziges USB-C-Kabel, das Video, USB und Laden übernimmt. Wer sich anschließt, präsentiert auf dem 75-Zoll-Display und nutzt automatisch Kamera und Mikrofon der Videobar – mit dem eigenen Laptop und dem eigenen Konferenz-Account.
Der Media Controller schaltet das Display beim Anstecken automatisch ein, wieder aus, wenn der Raum leer ist, und meldet Störungen an die Cloud – niemand muss Technik bedienen.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 1× | Display 75" (4K) | Bilddarstellung, Steuerung über LAN/RS-232 |
| 1× | USB-C-Tischanschluss mit Ladefunktion (z. B. PureLink) | Ein Kabel für Video, USB und Strom |
| 1× | USB-Videobar (Kamera + Mikrofon + Lautsprecher) | Bild und Ton für jede Konferenz-Software |
| 1× | nanoblue Media Controller | Auto-Ein/Aus, Signalerkennung, Monitoring |
| 1× | PoE+-Switch 8 Ports (z. B. Netgear M4250-10G2F) | Netzwerk und Stromversorgung |
| 1× | Kabel- und Montageset | USB-C, HDMI, Cat 6a, Kabeldurchführung Tisch |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| USB-C-Tischanschluss Video-Out | Display HDMI 1 | HDMI 2.0 |
| USB-C-Tischanschluss USB-Host | Videobar USB | USB 3.0 |
| Display LAN/RS-232 | Media Controller | Cat 6a bzw. seriell |
| Media Controller LAN | PoE-Switch Port 1 | Cat 6a, PoE+ |
| USB-C-Tischanschluss LAN (falls vorhanden) | PoE-Switch Port 2 | Cat 6a |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- Zweites Tischanschlussfeld mit HDMI für Gäste ohne USB-C
- TouchPoint an der Tür für Raumstatus
- Room Analytics: tatsächliche Raumnutzung auswerten
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
Stärker im Verbund
Weitere Meeting-Pakete – gleiche Plattform, gleiche Dokumentation, gleiches Prinzip: fertig konfiguriert und zum Selber-Installieren.
