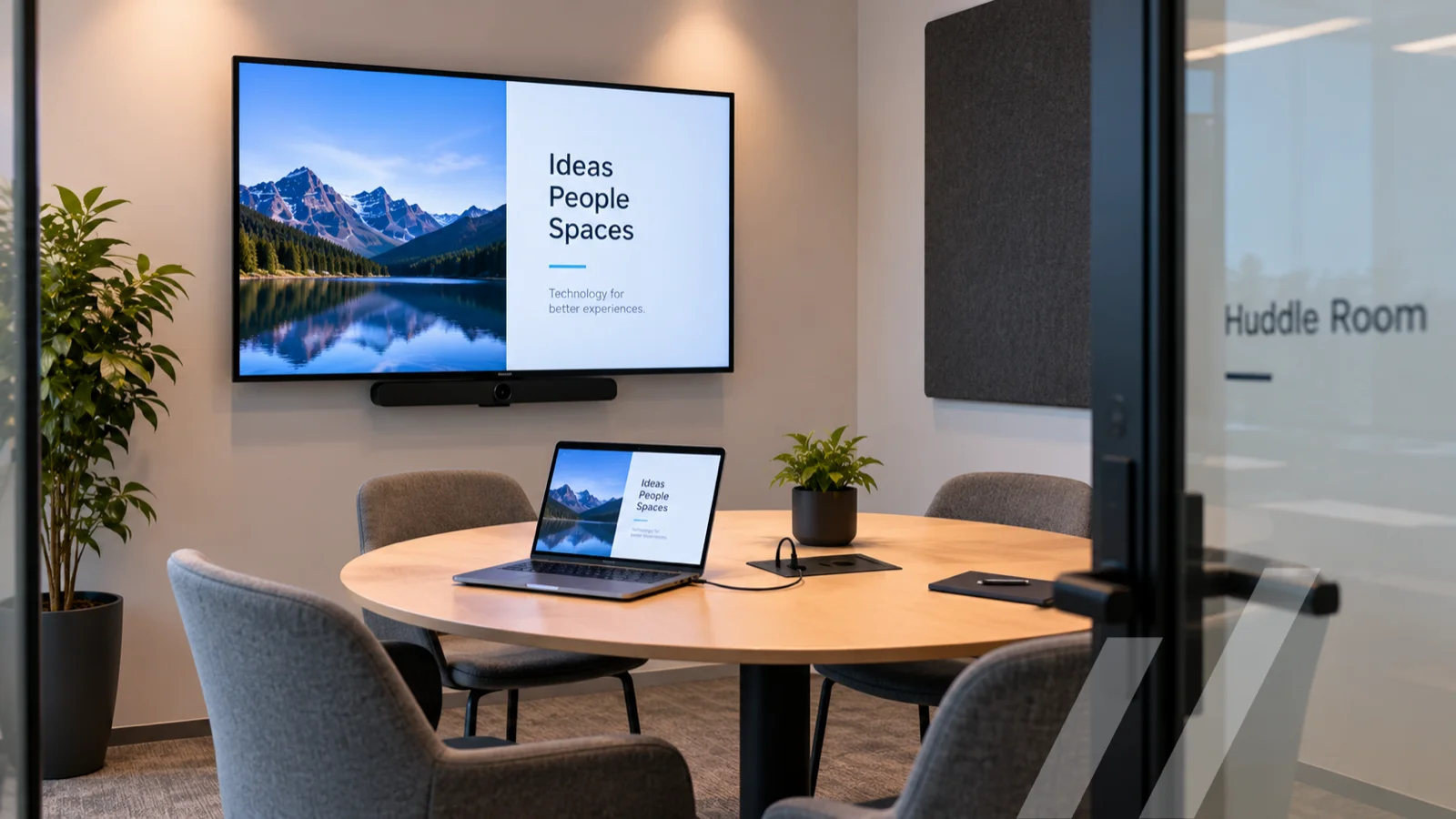

Kleiner Teams-Raum
Videokonferenz-Raum für 2–6 Personen – ein Display, eine Videobar, alles gesteuert und überwacht.
Das steckt dahinter
Das Einstiegspaket für den kleinen Besprechungsraum: ein 65-Zoll-Display, eine USB-Videobar mit Kamera, Mikrofon und Lautsprecher sowie ein Raumsystem für Microsoft Teams oder Zoom. Der Media Controller übernimmt die Raumlogik: Display ein und aus je nach Belegung, Statusüberwachung und Fernwartung über die Cloud.
Ein TouchPoint an der Tür zeigt den Raumstatus und schaltet den Raum per Tastendruck in den Besprechungsmodus. Alle Geräte hängen an einem PoE-Switch – ein Netzwerkkabel pro Gerät genügt.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 1× | Display 65" (4K, Konferenzbetrieb) | Bilddarstellung, Steuerung über LAN/RS-232 |
| 1× | USB-Videobar (Kamera + Mikrofon + Lautsprecher) | Bild und Ton für die Videokonferenz |
| 1× | Konferenz-Raumsystem inkl. Touch-Bedienteil | Microsoft Teams Rooms bzw. Zoom Rooms |
| 1× | nanoblue Media Controller | Raumsteuerung, Automatisierung, Monitoring |
| 1× | nanoblue TouchPoint | Raumstatus und Schnellfunktionen an der Tür |
| 1× | PoE+-Switch 8 Ports (z. B. Netgear M4250-10G2F) | Netzwerk und Stromversorgung |
| 1× | Kabel- und Montageset | HDMI, USB, Cat 6a, Wandhalterung |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| Raumsystem HDMI-Out | Display HDMI 1 | HDMI 2.0 |
| Videobar USB | Raumsystem USB 3.0 | USB-A/USB-C |
| Touch-Bedienteil | Raumsystem | USB bzw. Cat (herstellerabhängig) |
| Display LAN/RS-232 | Media Controller | Cat 6a bzw. seriell |
| Media Controller LAN | PoE-Switch Port 1 | Cat 6a, PoE+ |
| TouchPoint | PoE-Switch Port 2 | Cat 6a, PoE |
| Raumsystem LAN | PoE-Switch Port 3 | Cat 6a |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- Raumbuchung über TouchPanel statt TouchPoint
- Room Insights: Luftqualität und Belegung im Blick
- Cloud-Monitoring aller Räume im Admin Backend
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
