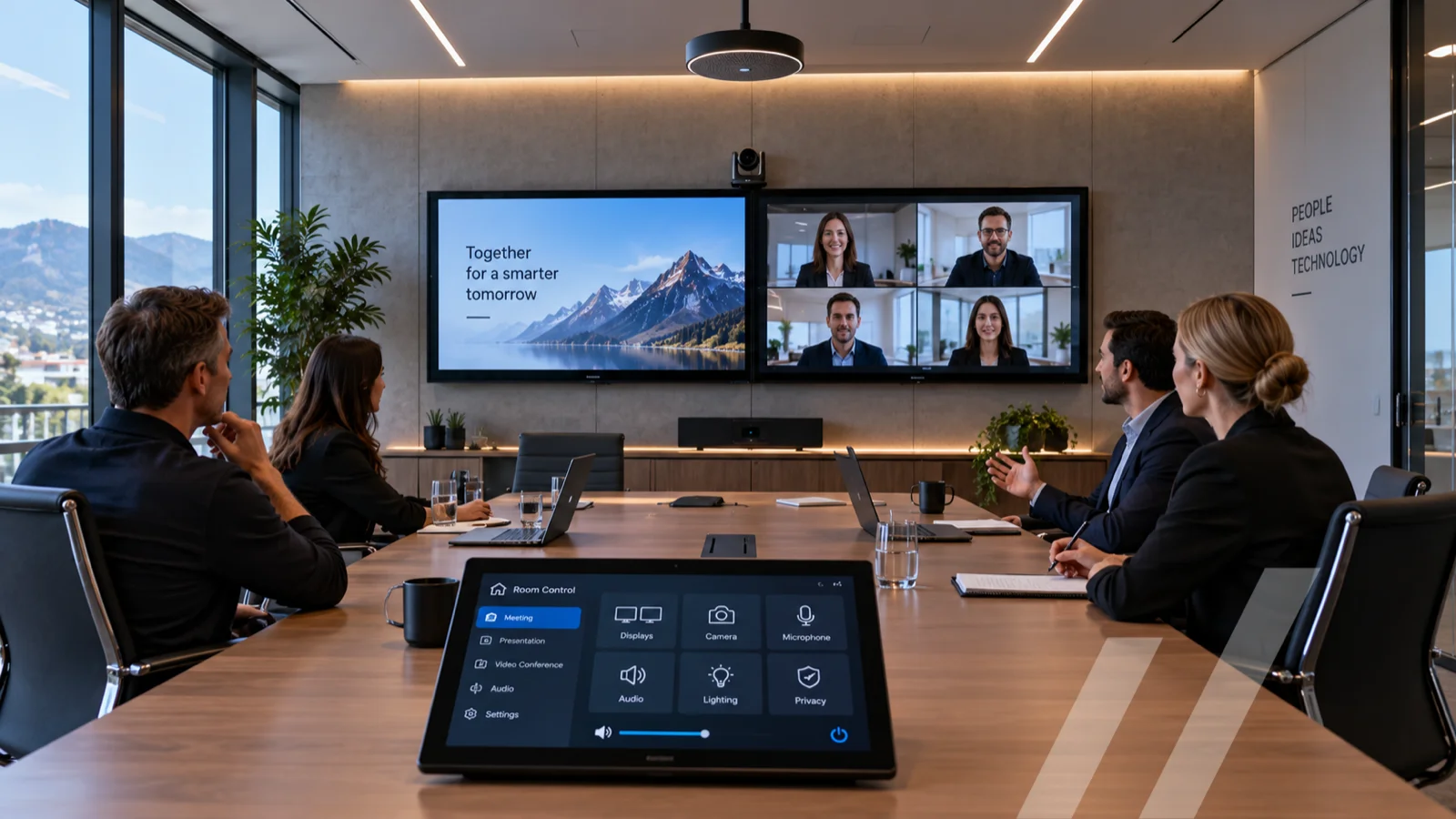

Großer Besprechungsraum
Zwei Displays, PTZ-Kamera, Deckenmikrofon und DSP-Audio – gesteuert über ein TouchPanel.
Das steckt dahinter
Der große Besprechungs- oder Boardroom: zwei 86-Zoll-Displays für Teilnehmer und Inhalte, eine PTZ-Kamera mit Presets, ein Deckenmikrofon und ein DSP mit Deckenlautsprechern für saubere Sprachverständlichkeit. Audio läuft über Dante, das Netzwerk über einen AV-Line-Switch von Netgear.
Bedient wird der Raum über ein nanoblue TouchPanel mit einer in UI Studio gestalteten Oberfläche: Quelle wählen, Kamera-Preset abrufen, Lautstärke regeln. Der Media Controller verbindet alle Gewerke und meldet den Raumzustand an die Cloud.
Fertig konfiguriert geliefert – zum Selber-Installieren, zum Beispiel durch Ihren Elektriker vor Ort.
Im Paket enthalten
- Materialliste aller Komponenten inkl. Beispiel-Empfehlungen
- Systembeschreibung mit Funktionsumfang und Bedienkonzept
- Verkabelungsplan mit jedem Anschluss und Kabeltyp
- Inbetriebnahme-Checkliste für die Umsetzung vor Ort
Alle Komponenten im Überblick
Drittanbieter-Komponenten sind bewährte Beispiel-Empfehlungen („z. B.“) – auf Wunsch tauschen wir sie gegen Ihren Haus-Standard.
| Menge | Komponente | Aufgabe |
|---|---|---|
| 2× | Display 86" (4K) | Teilnehmer- und Inhaltsdarstellung |
| 1× | PTZ-Kamera (z. B. Avonic CM40 series) | Kamerabild mit abrufbaren Presets |
| 1× | Deckenmikrofon (Dante-fähig) | Sprachaufnahme im ganzen Raum |
| 1× | DSP (z. B. Q-SYS oder Xilica) | Audioverarbeitung, Echo-Unterdrückung |
| 1× | Verstärker + 4× Deckenlautsprecher | Sprach- und Programmwiedergabe |
| 1× | nanoblue Media Controller | Steuerung aller Gewerke, Monitoring |
| 1× | nanoblue TouchPanel 10" | Raumbedienung mit UI-Studio-Oberfläche |
| 1× | AV-Switch PoE+ (z. B. Netgear M4250) | Netzwerk, Dante-Audio, Stromversorgung |
| 1× | Kabel- und Montageset | HDMI, USB, Cat 6a, XLR, Halterungen |
Jede Verbindung, klar dokumentiert
Die Kurzfassung zeigt das Prinzip – der detaillierte Plan mit Anschlussbelegung und Kabellängen liegt jedem Paket bei und macht die Montage durch den Elektrobetrieb vor Ort planbar.
| Von | Nach | Verbindung |
|---|---|---|
| Konferenzsystem/Laptop | Display 1 + 2 | HDMI 2.0 (ggf. über Umschalter) |
| PTZ-Kamera LAN | AV-Switch | Cat 6a, PoE+ |
| Deckenmikrofon | AV-Switch | Cat 6a, PoE (Dante) |
| DSP | AV-Switch | Cat 6a (Dante + Steuerung) |
| DSP Line-Out | Verstärker In | symmetrisch (Euroblock/XLR) |
| Verstärker Out | Deckenlautsprecher | Lautsprecherkabel 2×1,5 mm² |
| Displays LAN/RS-232 | Media Controller | Cat 6a bzw. seriell |
| TouchPanel | AV-Switch | Cat 6a, PoE |
| Media Controller LAN | AV-Switch | Cat 6a, PoE+ |
Wenn es mehr sein darf
Jedes Paket ist ein Startpunkt auf der nanoblue AV Plattform – diese Erweiterungen sind vorbereitet:
- Zweite Kamera für Sprecher-Tracking
- Voice Gateway: Raumfunktionen per Sprache steuern
- Room Insights: Belegung, CO₂ und Temperatur live
- 1. Anfrage: Raum, Fläche oder Aufgabe kurz beschreiben
- 2. Abstimmung: Wir passen das Paket an Ihre Gegebenheiten an
- 3. Lieferung: Komponenten vorkonfiguriert, Doku inklusive
- 4. Montage: Durch Ihren Elektriker nach Plan – oder mit uns
